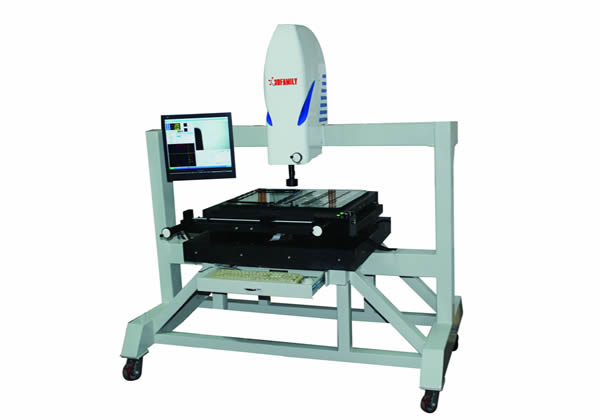

| 品牌： | 3DFAMILY | 型號： | VMH700 | 操作方式： | 手動 |
| 功能： | 二維測量 | 精度 ： | 3μm | 軟件： | OVM |
| 其它型號： | |||||
2、Z軸前置傳動系統，便利操作。
3、鏡頭：3DFAMILY-E型Step-Zoom定格卡位鏡頭，結合軟件在固定倍率下無需線性校正。
4、隨機附有自行研發的多用途校正片，不但可以進行教學演練還可以進行精度校正。
5、OVM半自動測量軟件。
|
主要型號 |
VMH700 |
|
工作平臺尺寸 |
890*850 |
|
測量行程 |
700*600*300 |
|
全機尺寸 |
2100*1250*2025 |
|
機臺重量 |
835 |
|
機臺承重 |
30 |
|
機臺底座和立柱材質 |
高精度花崗石 |
|
操作方式 |
手動，可升級為NC或自動 |
|
傳動方式 |
自主開發精密無牙絲桿傳動機構 |
|
鏡頭 |
3DFAMILY-P型定格卡位鏡頭 |
|
放大倍率 |
光學放大倍率：0.7X-4.5X |
|
CCD |
43萬像素3DFAMILY-E型彩色CCD |
|
燈源 |
上表面燈：LED燈 白色 |
|
光學尺分辨率 |
1 |
|
X、Y軸精度 |
（3+L/200） |
|
X、Y重復性 |
2 |
|
軟件 |
OVM |
|
保修期 |
一年 |
|
使用環境 |
電源：110V-220V±10% 50/60HZ,溫度：20±5℃，濕度：45%-75% |
