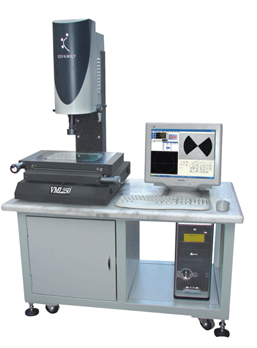

VMS光學影像測量儀 添加時間：2018/4/9
產品詳情
基本信息
| 品牌： | 3DFAMILY | 型號： | VMS250 | 操作方式： | 手動 |
| 功能： | 二維測量 | 精度 ： | 3μm | 軟件： | OVM Lite |
| 其它型號： |
VMS300 VMS400
|
||||
產品介紹
VMS系列是一款經濟型2D光學影像測量儀，采用高清晰度3DFAMILY彩色CCD，并配有激光指示器，可精確指示當前測量位置；采用我公司自主研發的OVM Lite版測量軟件，具備基本的點、線、圓、兩點距離、角度等基本測量功能及坐標平移的功能，能滿足基本的二次元測量需求；此外測量數據可輸入EXCEL、WORD、TXT中或者將測量圖形輸出至DXF文檔做CAD設計。
產品特點
1、花崗石底座與立柱，機構永不變形。
2、X、Y軸裝有光柵尺，定位精確。
3、Z軸采用交叉導軌加配重塊的全新設計，鏡頭上下升降受力均衡，確保精度。
4、激光定位指示器，精確指定當前測量位置，方便測量。
5、鏡頭：3DFAMILY-S型0.7X-4.5X連續變倍鏡頭。
6、LED冷光源（表面光和輪廓光）避免工件受熱變形。
2、X、Y軸裝有光柵尺，定位精確。
3、Z軸采用交叉導軌加配重塊的全新設計，鏡頭上下升降受力均衡，確保精度。
4、激光定位指示器，精確指定當前測量位置，方便測量。
5、鏡頭：3DFAMILY-S型0.7X-4.5X連續變倍鏡頭。
6、LED冷光源（表面光和輪廓光）避免工件受熱變形。
·技術參數
|
型號 |
VMS250 |
VMS300 |
VMS400 |
VMS500 |
||
|
量測行程(X/Y/Z) |
250*150*200(mm) |
300*200*200(mm) |
400*300*200 |
500*400*200 |
||
| 全機尺寸(L/W/H) | 800*500*1650 mm | 800*500*1650 mm | 980*650*1650 | 1160*800*1650 | ||
| 機臺承重 | 30kg | |||||
| 操作方式 | 手動（可切換快速移動） | |||||
| 放大倍率 | 光學放大 :0.7-4.5X; 影像放大: 28X-180X | |||||
| 電源要求 | 110V-220V ±5% 50/60HZ | |||||
| 光學尺解析度 | 0.001mm | |||||
| 線性精度 (X/Y) | (3+L/200)μm | |||||
| X/Y軸量測精度 | 2μm | |||||
| 重復性 | 2μm | |||||
| CCD | 3Dfamily彩色(41萬象素Sony CCD Sensor) | |||||
| 測量軟件 | OVM LITE | |||||
| 適合環境 | 溫度：20-25 oC 濕度：50%-60% | |||||
| 保固期 | 一年 | |||||
