產品展示當前位置：首頁 > 產品展示

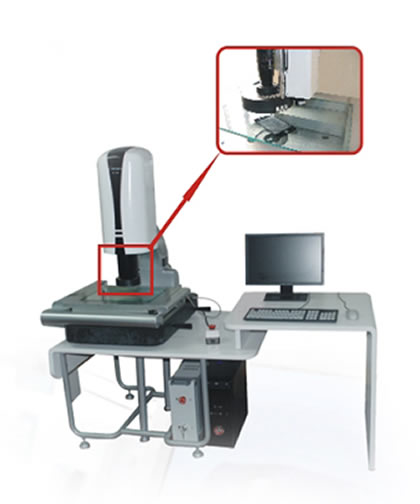

NVL300-SCT玻璃厚度測量?jī)x 添加時間：2018/4/9
產品詳情
基本信息
產品介紹
NVL300-SCT玻璃厚度測量?jī)x是智泰集團最新推出的針對玻璃厚度質量控制的測量?jī)x。儀器采用全進口激光測頭，確保測量數據的高效率、準確性及儀器的長使用壽命，儀器采用專業傳動模組、模塊化設計及全新人性化設計的軟件，可以對玻璃厚度進行高效率、非接觸的測量。
產品特點
1、激光非接觸測量，不損傷工件。
2、高數據采集頻率，保證高效率測量。
3、激光測頭精度<0.5um，保證高精度測量。
4、外形設計美觀，內部緊湊，體積小。
5、模組化設計，組裝維護更方便。
6、絲桿傳動，低噪音，定位準確，運行更平穩。
7、高集成化電路設計，智能判斷故障點。
8、新版CNC 軟件，界面友好，操作簡單，穩定性強。
2、高數據采集頻率，保證高效率測量。
3、激光測頭精度<0.5um，保證高精度測量。
4、外形設計美觀，內部緊湊，體積小。
5、模組化設計，組裝維護更方便。
6、絲桿傳動，低噪音，定位準確，運行更平穩。
7、高集成化電路設計，智能判斷故障點。
8、新版CNC 軟件，界面友好，操作簡單，穩定性強。
技術參數
|
具體型號
|
NVL300-SCT
|
|
測量行程(X/Y/Z)(mm)
|
300x200x150
|
|
激光測頭精度
|
<0.5μm
|
|
激光測頭型號
|
S/T
|
|
X、Y軸精度
|
E2=(3+L/200)μm
|
|
X、Y軸重復性
|
<3μm
|
|
Z軸精度
|
E1=(3+L/200)μm
|
|
Z軸重復性
|
<3μm
|
|
X、Y軸加速度
|
0-250mm/s^2
|
|
Z軸加速度
|
0-110mm/s^2
|
|
X、Y軸速度
|
0-150mm/s
|
|
Z軸速度
|
0-50mm/s
|
|
光學尺分辨率
|
1μm(0.5μm可選)
|
|
A軸轉動范圍
|
360°
|
|
A軸轉動最大速度
|
25°/s
|
|
A軸轉動分辨率
|
0.00125°
|
|
A軸重復定位精度
|
<0.005°
|
|
工作臺材質
|
硬鋁合金
|
|
臺面承重
|
30kg
|
|
底座材質
|
花崗巖
|
|
整機尺寸
|
620x790x875
|
|
整機重量
|
180
|
|
運動控制方式
|
半閉環
|
|
使用環境
|
電源供給：110V～220V±10% 50/60HZ 溫度：20℃ 濕度：45%～75%
|
|
保固期
|
1年
|
應用領域
|

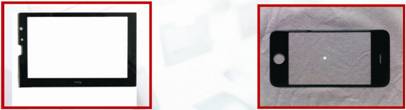

| 平板電腦 手機玻璃 |

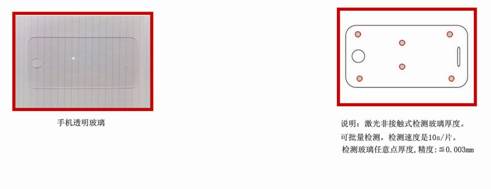

檢測實例
|
