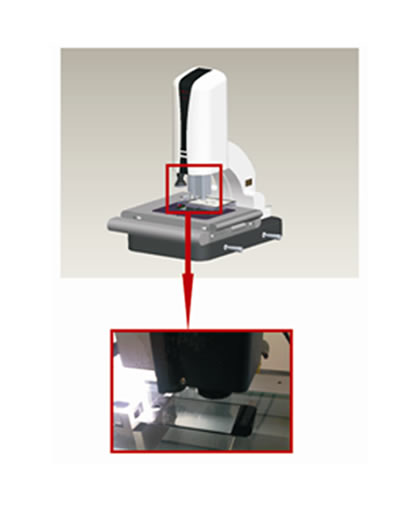

NVL300-MCT手機玻璃多涂層厚度測量儀 添加時間：2018/4/9
產品詳情
基本信息
產品介紹
NVL300-MCT手機玻璃多涂層厚度測量儀是智泰集團最新推出的針對玻璃多涂層厚度質量控制的測量儀。儀器采用全進口激光測頭，確保測量數據的高效率、準確性及儀器的長使用壽命。儀器采用專業傳動模組、模塊化設計及全新人性化設計的軟件，可以對玻璃多涂層厚度進行高效率、非接觸的測量。
產品特點
1、激光非接觸測量，不損傷工件。
2、高數據采集頻率，保證高效率測量。
3、激光測頭精度<1um，保證高精度測量。
4、外形設計美觀，內部緊湊，體積小。
5、模組化設計，組裝維護更方便。
6、絲桿傳動，低噪音，定位準確，運行更平穩。
7、高集成化電路設計，智能判斷故障點。
8、新版CNC 軟件，界面友好，操作簡單，穩定性強。
2、高數據采集頻率，保證高效率測量。
3、激光測頭精度<1um，保證高精度測量。
4、外形設計美觀，內部緊湊，體積小。
5、模組化設計，組裝維護更方便。
6、絲桿傳動，低噪音，定位準確，運行更平穩。
7、高集成化電路設計，智能判斷故障點。
8、新版CNC 軟件，界面友好，操作簡單，穩定性強。
技術參數
|
具體型號
|
NVL300-MCT
|
|
測量行程(X/Y/Z)(mm)
|
300x200x150
|
|
全機尺寸
|
620x790x875
|
|
整機重量
|
180
|
|
激光測頭的精度
|
<0.3μm
|
|
激光測頭的型號
|
S/T
|
|
材質
|
工作臺材質：硬鋁合金；底座材質：花崗巖
|
|
X、Y軸精度
|
E2=(3+L/200)μm
|
|
X、Y軸重復性
|
<3μm
|
|
Z軸精度
|
E1=(3+L/200)μm
|
|
Z軸重復性
|
<3μm
|
|
光學尺分辨率
|
1μm(0.5μm可選)
|
|
運動控制方式
|
半閉環
|
|
轉臺
|
可選
|
|
使用環境
|
電源供給：110V～220V±10% 50/60HZ 溫度：20±5℃ 濕度：45%～75%
|
|
保固期
|
1年
|
應用領域
|
| 平板電腦玻璃油墨 手機玻璃油墨 手機薄膜 |
檢測實例
|
|
| 實例一 實例二 | |
實例一說明：激光非接觸式量測，玻璃黑色部分有兩層油墨，測量位置分別為1、2、3、4個角邊的絲印油墨厚度。
實例二說明:自動影像儀NV300機型搭配激光組測量系統，納米級精度，適合高精度要求檢測。油墨厚度檢測八條線的結果是從6μm ~13μm,每條線重復測試30次的重復性是1μm。
